برج نوری 18 متری | شاه کلید نورپردازی جاده‌ها

برج نوری 18 متری، یکی از انواع پرکاربرد برج های روشنایی است که نمونه آن را قطعا در جاده ها، فرودگاه ها و یا میدان ها دیده اید. بدنه این ابر قدرت نورپردازی، برخلاف برج نوری 6 متری ساختاری یکپارچه ندارد و از سه قطعه 6 متری، بعلاوه یک قطعه 2 متری تشکیل می شود. برای اینکه این قطعات فلزی در برابر زنگ زدگی و شرایط جوی مقاوم باشند، آن ها را با استفاده از فرایند گالوانیزه گرم پوشش دهی می کنند. اگر به عنوان یک شهردار یا دهیار قصد خرید برج نوری 18 متری را دارید، این مطلب را از دست ندهید چرا که در این مقاله قرار است ویژگی ها، کاربردها و مشخصات فنی این سازه را معرفی کنیم. همچنین این نوع دکل روشنایی را با برج نوری 15 متری و 12 متری مقایسه می کنیم تا بتوانید انتخاب بهتری داشته باشید. با ما همراه باشید.

ویژگی های برج نوری 18 متری

برج نوری 18 متری با اندازه استاندارد و قابلیت پخش نور فوق العاده، تنها یک ابزار نورپردازی نیست بلکه یک شاهکار مهندسی است. این سازه یکی از مهم ترین اجزاء مبلمان شهری است که با نورپردازی اصولی جاده ها و بزرگراه ها از وقوع حوادث در شب جلوگیری می کند. در ادامه ویژگی های این برج نور را معرفی می کنیم:

• جنس بدنه: ورق فولاد ST37، بسیار مقاوم
• پوشش: گالوانیزه گرم، مقاوم در برابر زنگ زدگی
• دارای دو نوع برقی و دستی – برقی
• قابلیت نصب 16 پروژکتور 400 واتی
• دارای ساختار 12 وجهی

قطر قطعات تشکیل دهنده برج های نوری از پایین به بالا کاهش پیدا می کند و این ویژگی دو مزیت مهم دارد: اول اینکه قسمت پایینی سازه که قرار است وزن کلی برج و نیروهای دیگر مانند وزش باد را تحمل کند ضخامت مناسب داشته باشد، دو اینکه با این کاهش قطر، وزن نهایی سازه کم می شود و در هزینه ها صرفه جویی می شود. پوشش گالوانیزه 80 میکرونی هم به خوبی بدنه این برج های روشنایی را در برابر خوردگی و شرایط جوی نامساعد مقاوم می کند.

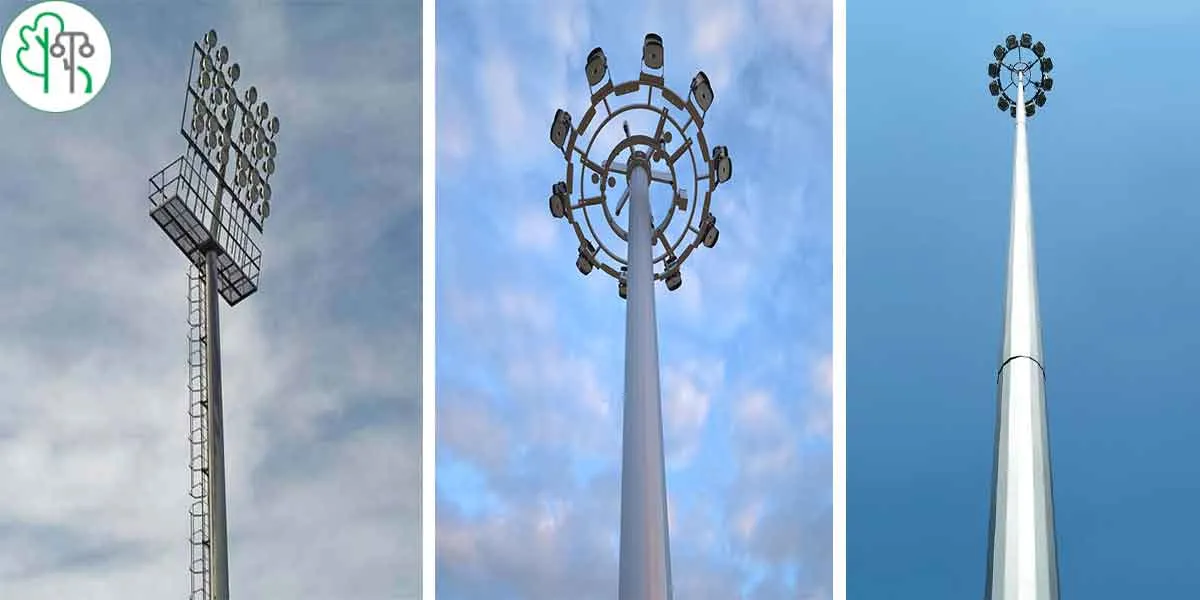

انواع برج نوری 18 متری

برج های نوری به دو دسته کلی یعنی سبد ثابت و سبد متحرک تقسیم می شوند. به دلیل ارتفاع زیاد، برج نورهای 18 متری مدل سبد ثابت ندارند و در دو نوع برقی و دستی – برقی طراحی و تولید می شوند.

1. برج روشنایی برقی: در برج روشنایی تماما برقی، سبد حامل پروژکتورها با استفاده از الکتروموتور و فقط با فشار دادن یک دکمه در جهت عمودی بالا و پایین می شود. این نوع برج ها به تابلو برق مجهز هستند. قیمت این مدل از سایر مدل ها بیشتر است و در صورت خرابی به تعمیرات تخصصی تری نیاز دارد.
2. برج نوری دستی – برقی: در این نوع برج ها، سبد با استفاده از گیربکس VF و دریل بالا و پایین می شود. برای تعویض لامپ ها در این نوع برج نوری، ابتدا دریل را به گیربکس متصل کرده و با زدن دکمه مخصوص، سبد به آرامی تا ارتفاع مورد نظر (حدود ۱.۵ متر) پایین می‌آید. پس از تعویض لامپ، با فشار دادن دکمه بالا، سبد به موقعیت اولیه بازمی‌گردد.

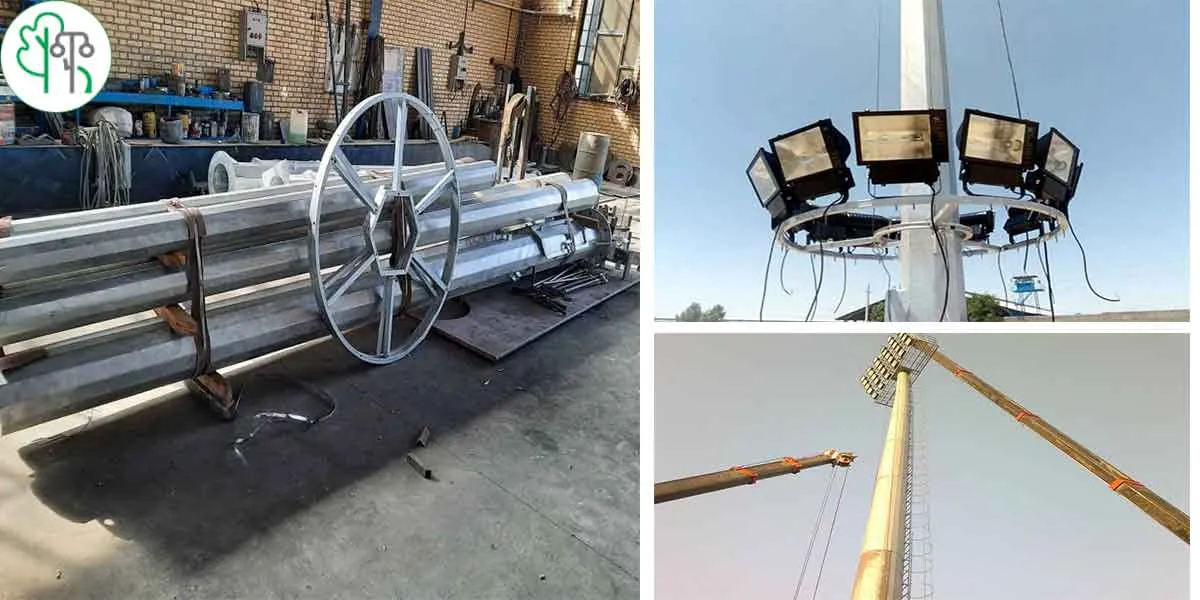

برج نوری 18 متری از چه قطعاتی تشکیل می شود؟

• ستون یا بدنه: بدنه اصلی این سازه از ورق‌ فولاد ST37 ساخته شده و با فرایند گالوانیزه گرم پوشش دهی می‌شود.
• سبد (هد): سبد ( هد) در قسمت بالای برج نور قرار دارد. این قسمت محل نصب و قرار گیری پروژکتورهاست.
• پروژکتورها: پروژکتورها وظیفه نورپردازی را بر عهده دارند. در برج نورهای 18 متری قابلیت نصب 16 پروژکتور 400 واتی وجود دارد.
• الکتروموتور: مخصوص برج‌ نورهای برقی است. این قسمت با تبدیل انرژی الکتریکی به انرژی مکانیکی حرکت هد را آسان می کند.
• تابلو برق: تابلو برق محفظه‌ای برای جمع‌آوری تجهیزات برقی است که دسترسی را آسان و ایمنی را افزایش می‌دهد.
• میله برق‌گیر: در بالای برج نصب شده و از سازه در برابر صاعقه محافظت می‌کند. نبود این قسمت احتمال بروز حوادث را افزایش می دهد.
• سیم بکسل: سیم بکسل از مفتول‌های تابیده‌شده از جنس فولاد گالوانیزه ساخته می شود. این سیم مستحکم که احتمال پارگی آن بسیار کم است به کمک گیربکس، سبد را حرکت می دهد.

مقایسه برج‌ نوری 9، 18 و 24 متری

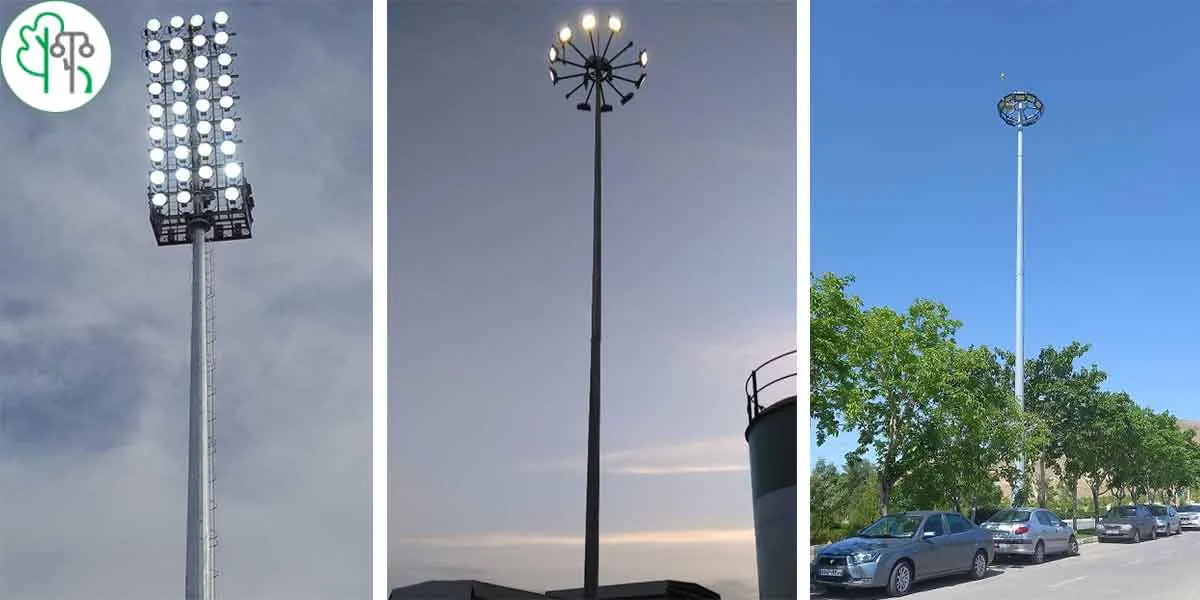

کاربرد برج روشنایی 18 متری

1. بزرگراه‌ها و آزادراه‌ها
2. فرودگاه‌ها
3. بنادر و اسکله‌ها
4. سایت‌های صنعتی و معدنی
5. ورزشگاه‌ها و استادیوم‌ها
6. پروژه‌های عمرانی بزرگ

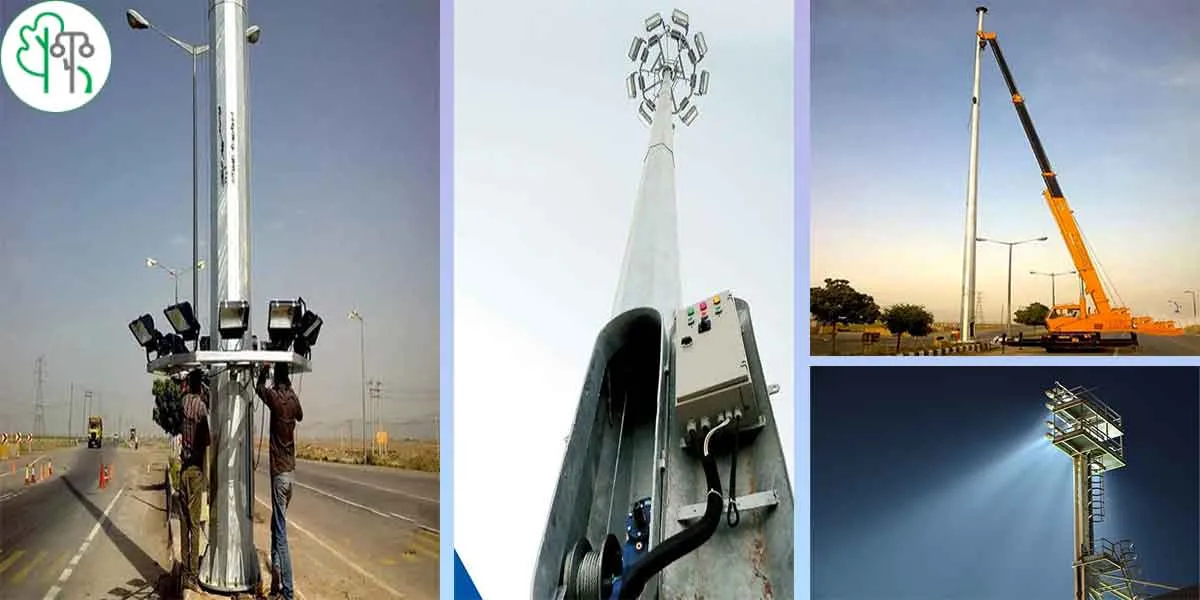

مراحل نصب برج نوری ( گام به گام)

برج نوری 18 متری، سازه مرتفع است که برای جلوگیری از سقوط آن به نصبی دقیق و اصولی احتیاج است. در ادامه مراحل نصب برج نوری را توضیح می دهیم:

اجرای  فونداسیون: قبل از هر چیز، فونداسیون بتنی برای تحمل وزن و فشار سازه 18 متری ایجاد می‌شود. این مرحله شامل خاک‌برداری، آرماتوربندی، نصب بولت‌های فونداسیون و ریختن بتن با مقاومت بالا است. فونداسیون باید کاملاً تراز و مستحکم باشد تا از سقوط یا انحراف برج جلوگیری شود.

پرس کردن قطعات: پس از آنکه قطعات تشکیل دهنده برج نور 18 متری به محل مورد نظر ارسال شدند، اولین مرحله نصب، یعنی در هم کردن قطعات صورت می گیرد. این اتصال قطعات بوسیله لودر و اعمال فشار بوسیله آن صورت می گیرد.

نصب سیستم بالابر: در این مرحله سیستم بالابر هد برج نصب می‌شود. در برج‌های 18 متری، از الکتروموتور و گیربکس برقی برای حرکت هد استفاده می‌شود که امکان نصب 8 تا 16 پروژکتور را فراهم می‌کند. هد، سیم بکسل، الکتروموتور و گیربکس در این مرحله نصب می‌شوند.

علم کردن: در این مرحله کل سازه با جرثقیل بلند می شود و بیس پلیت (صفحه فلزی مستحکمی است که در پایه برج قرار دارد) روی بولت‌های فونداسیون قرار می‌گیرد. سپس با پیچ کردن بیس پلیت و تنظیم پیچ‌ها، سازه تراز می‌شود تا پایداری کامل داشته باشد.

بستن پروژکتورها:  در آخر هم نوبت نصب پروژکتورهاست. به این منظور هد پروژکتور به پایین‌ترین ارتفاع آورده می‌شود. نصاب پروژکتورها را نصب کرده، سیم‌کشی را انجام داده و تابلو برق (در برج‌های برقی) را متصل می‌کند.

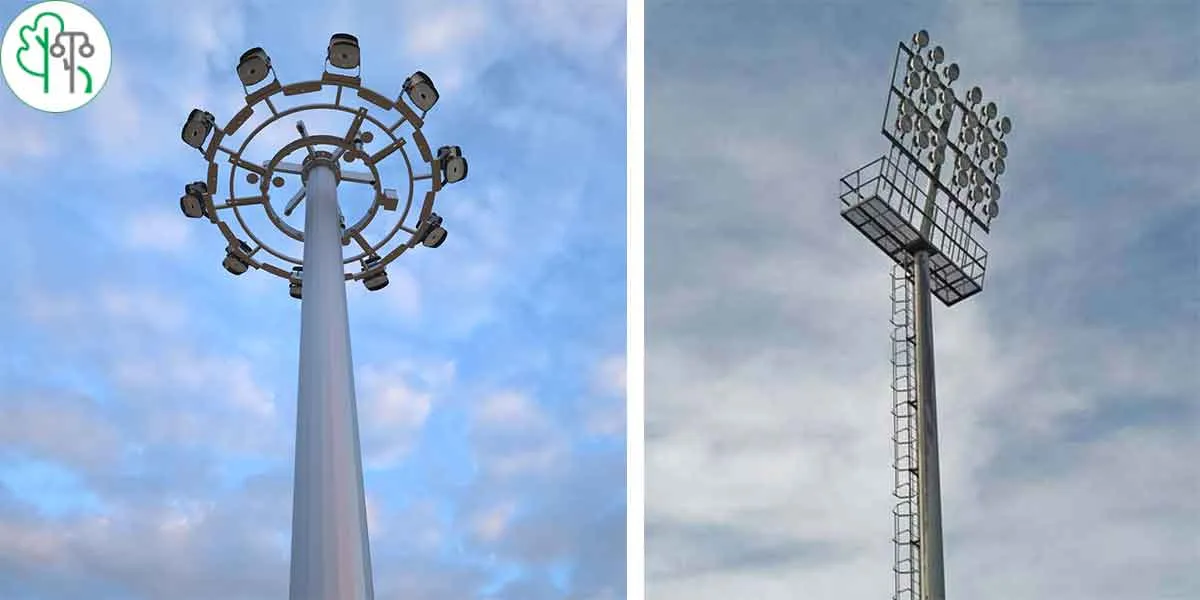

تفاوت برج نوری تلسکوپی و استادیومی

برج‌های نوری 18 متری تلسکوپی و استادیومی هر دو از سازه‌های پرکاربرد در نورپردازی هستند، اما تفاوت‌های کلیدی در طراحی، ساختار و کاربرد آن‌ها وجود دارد.

• برج نوری تلسکوپی: اگر در ساخت برج نوری سبد بصورت گرد طراحی شود تا نور به‌صورت یکنواخت در تمام جهات پخش شود به آن برج نوری تلسکوپی می گویند. این ویژگی باعث می‌شود برای نورپردازی فضاهای گسترده مانند جاده‌ها، بزرگراه‌ها، فرودگاه‌ها، بنادر و سایت‌های صنعتی مناسب باشند.
• برج نوری استادیومی: در این نوع برج، سبد به‌گونه‌ای طراحی می‌شود که پخش نور متمرکز و در یک جهت باشد، نه به‌صورت دایره‌ای. این طراحی برای روشن کردن یک منطقه خاص، مانند زمین‌های ورزشی و استادیوم‌ها ایده‌آل است.
